Roboterarm-automatische Durchquerung nehmen Maschine für Lichtwellenleiter im Freien auf
Produktdetails:
| Herkunftsort: | China |
| Markenname: | I-suntop |
| Zertifizierung: | SGS |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1set |
|---|---|
| Preis: | By negotiation |
| Verpackung Informationen: | Plastik-film+wooden-Kasten |
| Lieferzeit: | Min.50working-Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 10sets/month |
|
Detailinformationen |
|||
| Windgeschwindigkeit: | Maximum 100m/min | Wickelnde Spannung: | 30N~300N |
|---|---|---|---|
| Spulendurchmesser: | 800-1600mm | Lichtleiterkabeldurchmesser: | 6-18mm |
| Energiegröße: | 2KVA, 380V 50Hz Draht Wechselstroms 3phase+N wire+ground | Service: | 12-monatige Garantie |
| Hervorheben: | nehmen automatische Durchquerung 300N Maschine auf,2KVA nehmen überkreuz Maschine auf |
||
Produkt-Beschreibung

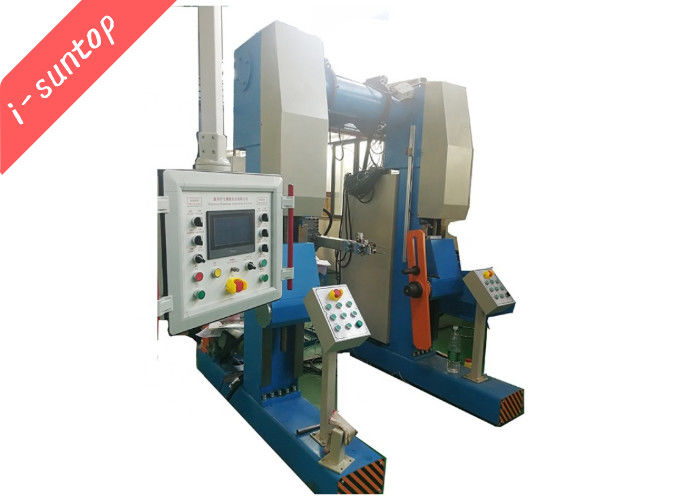

Roboterarm-automatische Durchquerung nehmen Maschine für Lichtwellenleiter im Freien auf
i-suntop Lichtwellenleitermaschine 20220228.pdf
Anwendung 1.Equipment
Diese Maschine hauptsächlich benutzt für die Überquerung und das Aufnehmen aller Kabel, optimale Sicherheit, in den manuellen Aufnahmekabeln der Stelle, die Sicherheitsrisiken verringernd. Und es einheitliche wickelnde Qualität und keine Kabelüberfahrt sicherstellen.
Parameter 2.Technical
| Windgeschwindigkeit | Maximum 100m/min |
| Wickelnde Spannung | 30N~300N |
| Spulendurchmesser | 0.8M~1.6M |
| Fass | Min. 400mm |
| Produktdurchmesser | 6-18mm (kann justieren) |
| Energie |
1.5KW |
Spezifikation 3.Main und Leistung

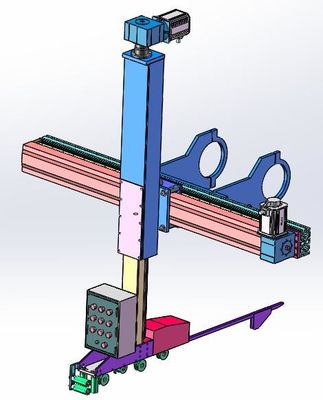

A.Robot-Arm-Quergerät

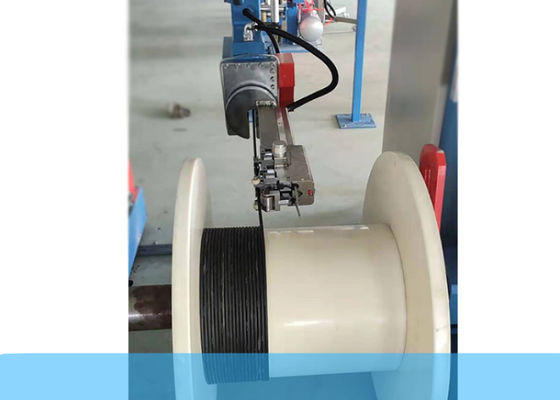

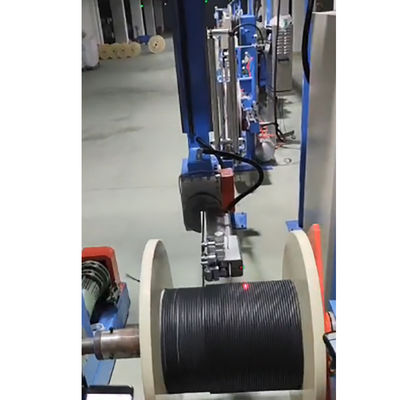

Die Struktur ist ein verschobener Manipulator, der in den Grundschienenbockdraht integriert wird, Rahmen aufzunehmen, um leeren Installationsraum zu sparen. Die relative Aussage über die Umwandlung wird in x-Achse und y-Achse unterteilt. Die x-Achse ist die horizontale Querrichtung, und die y-Achse ist die vertikale steigende Richtung. Keine menschliche Intervention wird bei Durchquerung angefordert;
Querweise: Kugelumlaufspindeldurchquerung Führungsschiene +TBI der Panasonic-Servomotor +HIWIN lineare; Sie ist stabiler als traditionelle Bockart und hat weniger Fehler. Sie ist geordneter. Das automatische Anheben des Roboterarmes wird durch den Sensor ermittelt, damit der Winkel zwischen dem Roboterarm und der Drahtspule immer konsequent ist, und die Durchquerung ist ordentlich. Die anhebende Struktur der Y-Achse wird aus Diabahn +YYC der Panasonic-Servomotor +HIWIN spezieller schraubenartiger Zahnstange der linearen Führungsschiene verfasst. Kompaktbauweise, reibungsloses Funktionieren
●Querservomotor des motor 1KW Panasonic
●Servomotor Lifiting-Motor 1KW Panasonic
●HIWIN Taiwan HIWIN
●Querkugelumlaufspindel Taiwan TBI
●Anhebendes Gestell Taiwan YYC
●X-Achsenhorizontale Querreise 1300mm
●Vertikale steigende Reise 1050mm y-Achse
