Pneumatisches Zuggerät für die Außenmantel-Leitung von Glasfaserkabeln
Produktdetails:
| Herkunftsort: | China |
| Markenname: | I-suntop |
| Zertifizierung: | SGS |
| Modellnummer: | I-500/800/1250 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1set |
|---|---|
| Preis: | By negotiation |
| Verpackung Informationen: | Plastik-film+wooden-Kasten |
| Lieferzeit: | Min.30working-Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | Bis unterschiedliche Maschine |
|
Detailinformationen |
|||
| Anwendung: | Zum Kabelziehen | Service: | 12-monatige Garantie |
|---|---|---|---|
| Stromspannung: | 3-Phasen 5-Draht 380V 50HZ | Motorleistung: | 3 bis 55 kW |
| Traktive Kraft: | 200~15000kg | Geschwindigkeit: | 20-150 m/Min |
| Hervorheben: | Pneumatische Kabelummantelungsmaschine,Pneumatisches Caterpillar-Zugkraft-Gerät,150m/Min Caterpillar Traction Device |
||
Produkt-Beschreibung
Pneumatisches Zuggerät für Außenkabelummantelung von Glasfaserkabeln
Das pneumatische Zuggerät ist eine wichtige Hilfsmaschine, die für die Produktionslinien von Glasfaser- und Stromkabeln konzipiert wurde und speziell für die Ummantelung von Außenkabeln, die Isolations-Extrusion, die Armierung und die Kabelformung eingesetzt wird. Es bietet eine stabile und präzise Zugkraft, um eine gleichbleibende Kabelqualität während der kontinuierlichen Produktion zu gewährleisten.
Dieses Zuggerät verwendet eine Flachriemen-Zugstruktur mit pneumatischer Klemmung, die einen gleichmäßigen Druck und eine zuverlässige Greifkraft liefert, ohne die Kabeloberfläche zu beschädigen. Mit einer gut konstruierten mechanischen Struktur und flexiblen Antriebsoptionen ist es eine ideale Lösung für moderne Kabelwerke.
Produktstruktur & Design
Das Zuggerät verfügt über einen robusten Rahmen, der aus hochwertigen Stahlplatten durch Präzisionsbiegen und -schweißen gefertigt wurde. Sein kompaktes und modernes Design gewährleistet langfristige Stabilität und Haltbarkeit im Dauerbetrieb.

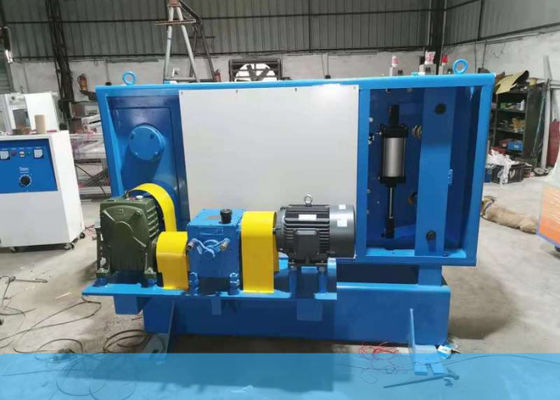

Das Getriebesystem besteht aus einem motorgetriebenen Reduktionsgetriebe mit gehärteten Stirnrädern, das eine reibungslose Kraftübertragung, hohe Belastbarkeit und geringe Wartungsanforderungen bietet. Sowohl DC-Motor-Drehzahlregelung als auch Frequenzumrichter (VFD)-Steuerung sind verfügbar, um unterschiedlichen Produktionsanforderungen gerecht zu werden.
Pneumatikzylinder üben eine einstellbare Klemmkraft auf die Zugriemen aus, wodurch ein sicheres Ziehen des Kabels gewährleistet wird und gleichzeitig Verformungen oder Abrieb minimiert werden, insbesondere nach der Extrusion und Kühlung.
Hauptmerkmale & Vorteile
-
Pneumatische Klemmung & Flachriemen-Traktion
Gewährleistet eine gleichmäßige Druckverteilung und stabile Zugkraft für verschiedene Kabeldurchmesser. -
Großer Zugkraftbereich
Erhältlich in mehreren Modellen von 200 kg bis 15.000 kg, geeignet für die Produktion von leichten bis schweren Kabeln. -
Präzise Geschwindigkeits- und Zugkraftregelung
Ausgestattet mit elektronischen Messgeräten zur Anzeige der Echtzeit-Leitungsgeschwindigkeit und der Meteranzahl. -
Magnetpulver-Zugkraftregelung (optional)
Bietet eine sofortige Zugkrafteinstellung, wodurch Kabelabrieb in Kühltrögen effektiv verhindert und die Synchronisation über die Extrusionslinie hinweg gewährleistet wird. -
Flexibles Strukturdesign
Kleine Modelle unterstützen die Gesamtmaschinenbewegung oder die Bewegung des Oberrahmens und ermöglichen so eine einfache Anpassung an spezielle Produktionsprozesse. -
Hohe Zuverlässigkeit & einfache Wartung
Hochbelastbare mechanische Komponenten gewährleisten eine lange Lebensdauer und einen stabilen Betrieb.
Anwendungen
-
Außenkabelummantelung von Glasfaserkabeln
-
Extrusionslinien für Strom- und Steuerkabel
-
Armierungs- und Kupferband-Abschirmungslinien
-
Kabelisolations- und Mantel-Extrusionsproduktion
-
Kabelformungs- und Wickelprozesse
Wichtigste technische Parameter
| Modell | Max. Zugkraft (kg) | Max. Kabeldurchmesser (mm) | Schienenkontaktlänge (mm) | Schienenbreite (mm) | Anzahl der Zylinder (Paare) | Max. Zuggeschwindigkeit |
|---|---|---|---|---|---|---|
| TQD 300 | 300 | ≤ Ø15 | 390 | 60 | 3 | 200 |

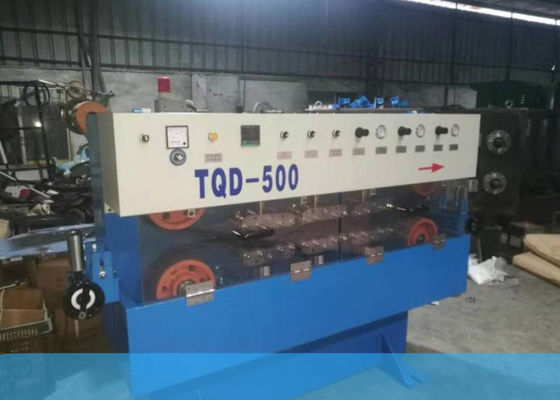

| TQD 500 | 500 | ≤ Ø30 | 850 | 80 | 3 | 150 |

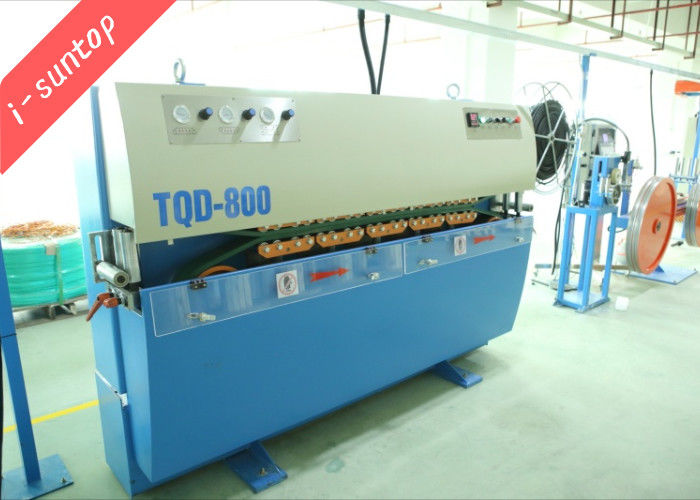

| TQD 800 | 800 | ≤ Ø40 | 1150 | 80 | 4 | 120 |

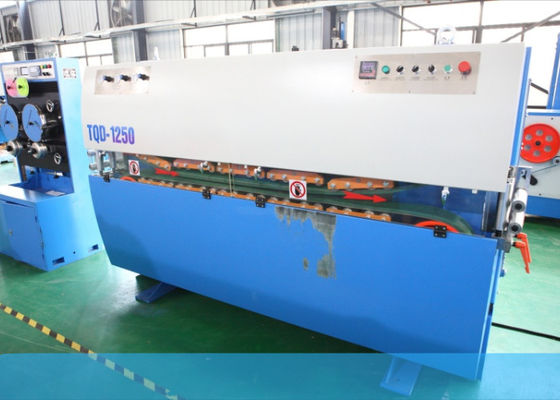

| TQD 1250 | 1250 | ≤ Ø60 | 1600 | 120 | 5 | 100 |
| TQD 1600 | 1600 | ≤ Ø80 | 1900 | 120 | 6 | 80 |
| TQD 2000 | 2000 | ≤ Ø100 | 2300 | 120 | 7 | 80 |
| TQD 2500 | 2500 | ≤ Ø120 | 2500 | 140 | 8 | 60 |
| TQD 3200 | 3200 | ≤ Ø150 | 2800 | 140 | 9 | 60 |
| TQD 4000 | 4000 | ≤ Ø180 | 3500 | 160 | 10 | 30 |
| TQD 5000 | 5000 | ≤ Ø200 | 4000 | 180 | 11 | 30 |
Optionale Konfigurationen
-
DC-Motor- oder VFD-Motor-Drehzahlregelung
-
Magnetpulver-Zugkraftregelungssystem
-
Bodenwellenantrieb für Armierungs- und Abschirmungslinien
-
Kundenspezifische Zuglänge und Riemenbreite
-
Integration mit kompletten Kabelextrusionslinien
Warum dieses Zuggerät wählen?
Dieses pneumatische Zuggerät kombiniert starke mechanische Leistung, präzise Zugkraftregelung und flexible Konfiguration, was es zu einer idealen Wahl für Hersteller von Glasfaser- und Stromkabeln macht, die eine stabile, qualitativ hochwertige und effiziente Produktion anstreben.
