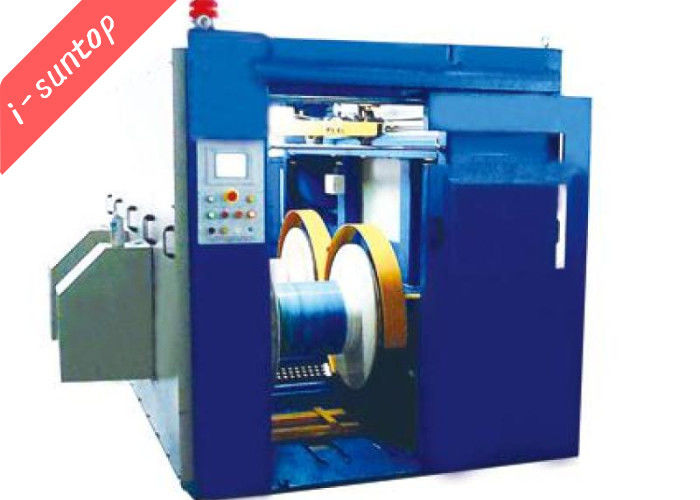

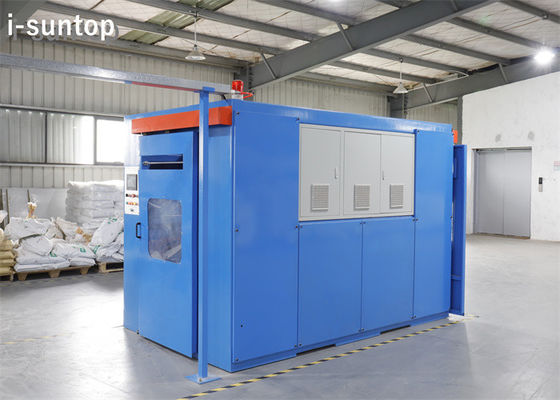

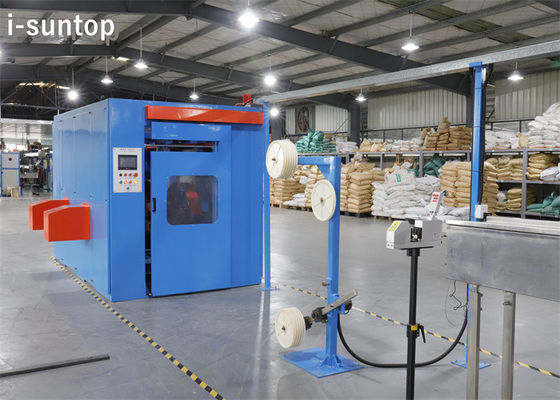

Faser-loses Rohr-Selbstschnitt und Änderung Bobbin Take Up Traverse Machine

i-suntop Lichtwellenleitermaschine 20220228.pdf

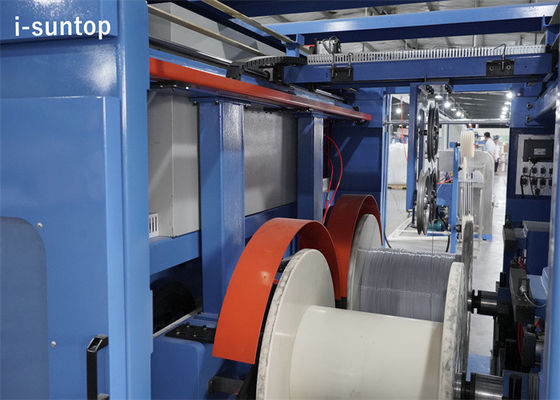

1. Struktur für Faser-loses Rohr-Selbstschnitt und Änderung Bobbin Take Up Traverse Machine:

• Die Linie Einheit wird aus 3kw Dongguan Universalwechselstrom-Invertermotor, synchronem Gurt, synchronem Gurtrad und Bremse verfasst. Der Motor angetrieben durch den synchronen Gurt, der zu die Rotation des großen Rades führt, das mit der wickelnden Welle angeschlossen wird, die den wickelnden Kreis fährt, um abzuschließen, Prozess aufzunehmen.
• Die anhebende Einheit der Spule wird aus anhebendem Gestell und Festklemmenspitze verfasst. Spulenstoß in das Hochziehen des Rahmens, dann künstlicher Anfangsspulensteuerknopf, nach dem Zylinder, der auf einen spezifizierten automatischen Zylinder der Höhe End, dann den Presszylinder aufsteigt, fährt die Vizespitze heraus automatisch, die Welle und spult nah zusammen.
• Das Querteil besteht 750w Panasonic aus Wechselstrom-Servomotor, einem Satz des synchronen Gurtrades, Schraubenstange, lineare Führungsschiene und Umkehrungssystem. Angetrieben durch Motor durch einen Satz synchrone Gurtrad-Kugelumlaufspindelrotation. Indem die Justage das Motordrehzahl, kann den Bedarf der unterschiedlichen Neigungsanforderung erfüllen. Das Umkehrungssystem nimmt verstellbaren Modus an, der entsprechend der Breite der Spule justiert werden kann. Es kann auch eingestellt werden, um zu garantieren, dass die Durchquerung in einer angemessenen Position geändert wird.
• Der Querbewegungsmechanismus ist auf den Strahl über aufnehmen Spule und bestehen Dreiphasenasynchronmotor 370w, Reduzierer, synchronem Gurtrad, synchronem Gurt und aus mobilem Auto installiert. Mobiles Auto durch Motor durch einen Gangreduzierer in die Flaschenzugradrotation des Laufwerks synchrone, durch den synchronen Gurt, das Auto auf der Strahlnbewegung, zur erforderlichen Position zu fahren stoppen automatisch, einfache Struktur, zuverlässige Operation.

2. Spezifikation für Faser-loses Rohr-Selbstschnitt und Änderung Bobbin Take Up Traverse Machine:

Das elektronische Kontrollsystem nimmt PLC-Logiksteuer- und -touch Screen Operation an. Unterschiedliche elektrische Steuerung cabinet.PLC nimmt Reihenprodukte Siemens S7-300 an; Wechselstrom-Inverter nimmt DANFOSS-Produkte an; Wechselstrom-Frequenzumsetzungs-Motor-GEBRAUCHS-Dongguan-Universalbewegungsprodukte; Die Wechselstrom-Servosystem GEBRAUCH Panasonic-Produkte; Der Luftschalter, der Kontaktgeber und andere Unterdruckelektrogeräte nehmen Siemens-Produkte an; Zwischenrelais nehmen Schneider-Produkte an. Stromversorgung entsprechend der 5en-adrig Verteilungsdreiphasiglinie; Alle Abdeckung und Schaltschränke der Ausrüstung haben die zuverlässige Erdung. Niederspannungselektrogeräte nehmen, elektrische Installation entspricht internationalem Standard Iecs an.

3. Haupt-paramters für Faser-loses Rohr-Selbstschnitt und Änderung Bobbin Take Up Traverse Machine:
