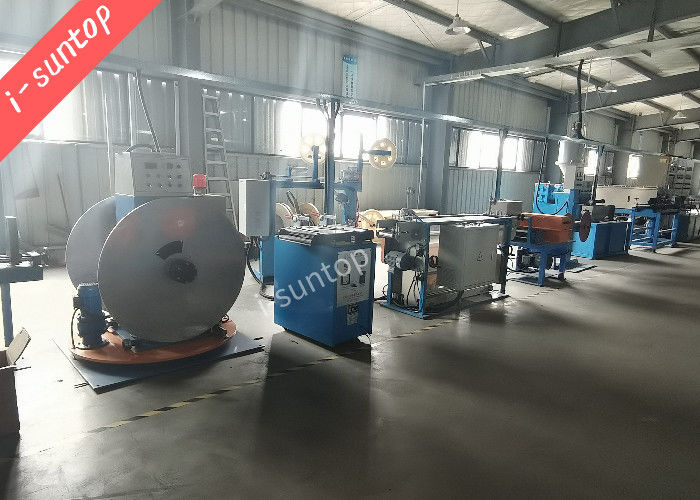

Stahl- und Aluminiumband-gepanzerte Lichtwellenleiter-Fertigungsstraße

i-suntop Lichtwellenleitermaschine 20220228.pdf

1. Profit des Φ1000mm-Doppeltkopf-Metall (Stahlaluminiumband)

1-1. Passend für Stahl (Aluminium) Streifen zahlen Sie sich, kann elektrisches drehendes ° 180 aus

1-2. Innerer Lochdurchmesser der Bandspule: Max.Φ150mm

1-3. Maß der Bandspule: φ1000mm*φ150mm*φ100mm

1-4. Spannung: 3.0-25N

1-5.Tension: magnetisches Pulver 2.5kg

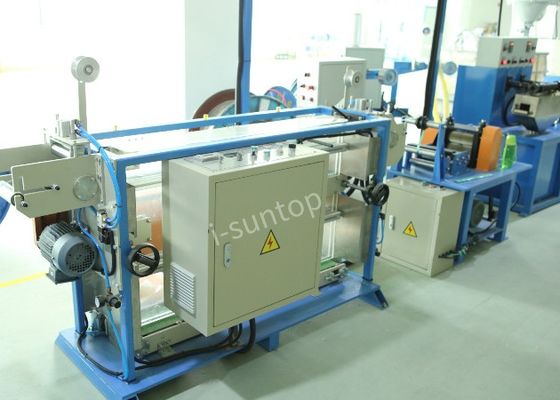

2. Akkumulator des Metallbands (Stahl-Aluminiumband)

2-1. Struktur: horizontale Art, das Metallband wird im Kasten mittels einer Motorantriebsumfassten Gummirolle mit einer Rate geschmückt, die schneller als die Rate ist, an der Band vom Akkumulatorkasten durch das Kabel entfernt wird. Um das Band sicherzustellen, das sich regelmäßig bewegt und das Drücken oder das Falten des Gurtes vermeidet, wird die zusätzliche Einheit für die Beförderung an der Unterseite des Bandakkumulators angebracht.

2-2. Band-Ansammeln von Breite: 10~120mm (Handbetrieb)

Stärke 2-3.Tape-accumulating: 0.2~0.3mm

2-3. Band-Ansammeln von Geschwindigkeit: Max.80m/min

2-4. Band-Ansammeln von Länge: Max.100m

2-5. Antrieb: 0.75KW

2-6. Lassen Sie Bequemlichkeit, Luftdruckstrecke laufen: 0.1~0.6Mpa

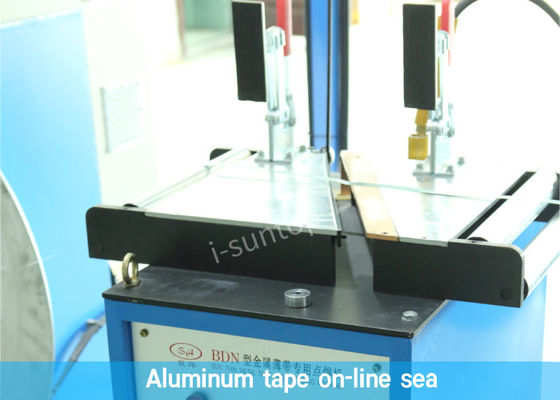

3. on-line-Nahtschweißungsgerät (Stahl- u. Aluminiumband)

3-1. Anwendung: Das Gerät wird für das Gelenk des Metallbands in der Linie benutzt.

3-2. Eigenschaft: Die elektrische laufende und gemeinsame Zeit wird tadellos eingestellt

3-3. Schweißendes Gerätvolumen: 15KW

3-4. Stahlband thickness*width: Maximum 0.05~0.65mm * 200mm

Aluminiumband thickness*width: Maximum 0.05~0.3mm * 200mm

3-5. Gegenwärtige vorgeschriebene Verschiebung: 8

3-6. Schweißenszeit: 0.1~9.99S, Handbetrieb die elektronische Digitalanzeigentabelle

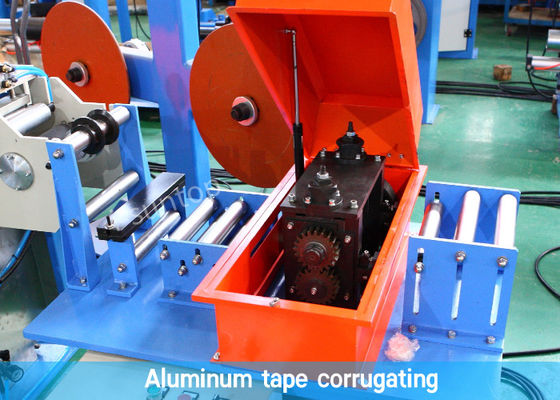

runzelndes Gerät des Bands 4.Metal (Stahl-Aluminiumband)

4-1. Runzelndes Geschwindigkeitsmaximum: 70m/min

4-2. Runzelnde Neigung: 2.6-3.0mm

4-3. Runzelnde Breite: max.100mm

4-4. Runzelnde Tiefe: 0.1-1.0mm (justierbar)

4-5. Die runzelnde Rolle wird von 38CrMoAl hergestellt und nitrodized, die Härte der Oberfläche ist sehr hoch.

4-6. Leistungsstärke: 3KW

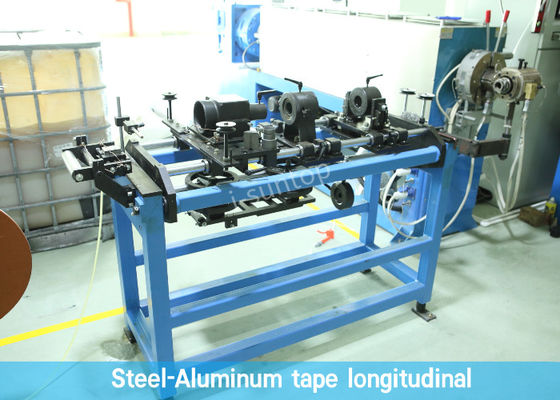

5. Längsformungsgerät des Metallbands (Stahl-Aluminiumband)

5-1. Struktur und Eigenschaften:

a. Horizontale Art, besteht es aus leitender Institution des Stahl-Aluminiumbands, dem vor-ehemaligen Modell, das Formungsmodell, der Einstellungsmodus.

b. Der vorbildliche Längsabstand und die Mittelhöhe können entsprechend der Technologie frei justieren.

c. Stahl-Aluminiumband nach dieser Verarbeitung, den Stahl- oder Aluminiumbandmantel herzustellen machen der Kern, die Gesamtausmasse vom Kern, der zur Verdrängungsanforderung aufgekommen wird

5-2. Breite: max.150mm

5-3. Geschwindigkeit: 0~60m/min
