Uni - Tube Air - Extrusionslinie für die Produktion von mikrooptischen Kabeln
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | I-suntop |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1set |
|---|---|
| Preis: | By negotiation |
| Verpackung Informationen: | Plastik-film+wooden-Kasten |
| Lieferzeit: | Min.50working-Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | Bis unterschiedliche Maschine |
|
Detailinformationen |
|||
| loses Rohrmaterial: | PBT/PP | Max.cores: | 288 |
|---|---|---|---|
| Anwendung: | Herstellung von Uni-Tube Air-Blown | Service: | ein Jahr Garantie, langfristige Wartung |
| Energie-Spannung: | 80KW 380V 50HZ Wechselstrom 3 Phasen | ||
| Hervorheben: | Extrusionslinie für optische Mikrokabel,Extrusionslinie für luftgeblasene optische Kabel |
||
Produkt-Beschreibung
Extrusionslinie für die Herstellung von luftgeblasenen Uni-Tube-Mikrooptikkabeln
i-suntop Glasfaserkabelmaschine 20220228.pdf

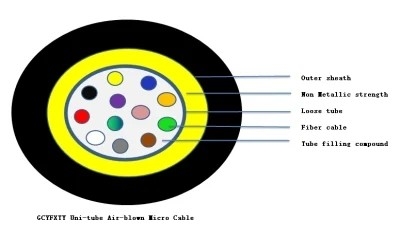

1.Beschreibung fürUni-Tube Luftgeblasenes optisches Mikrokabel:
Lichtwellenleiter sind in einer Bündelader untergebracht, die aus hochmoduligem Kunststoff besteht und mit Rohrfüllmasse gefüllt ist.Aramidgarne werden als Festigkeitsträger außerhalb der Bündelader gelegt, dann wird ein Mantel mit Rillen extrudiert.Dieser Kabeltyp ist besonders für luftblasende Konstruktionen in Zugangsnetzen anwendbar.
2.Welche Prozessmaschine fürGYFY 12cores ASU-Unitube Optisches Kabel:
- Faserfärbe- und Umspulmaschine
- Produktionslinie für Bündeladern
- SZ Verseilmaschine
- Kabelmantelleitung
3. Spezifikation der Faserfärbe- und Umspulmaschine
| Kontrollsystem | Mensch-Maschine-Schnittstelle + SPS-Steuerung |
| Lampenleistung | Nehmen Sie Lichtleistung der taiwanesischen Marke an |
| Lampe | Kann UV-A importieren wählen, um die Aushärtungsmenge sicherzustellen |
| Traverse-Gerät | Automatische Aufnahme- und Verfahreinrichtungen |
| Struktur Geschwindigkeit | Max.1800 |
| Färbegeschwindigkeit | Max.1500 |
| Dicke der Farbschicht | 3 ~ 5 μm |
| Spannung abbauen | 0,4 N ~ 1,2 N ± 0,05 N |
| Tonhöhe durchqueren | 0,1 ~ 1,5 mm |
| überschüssiger Verlust nach dem Färben | ≤0,02dB/km |
| max.Größe der Glasfaserspule | Φ236 * Φ160 * 108 * Φ25,4 mm (25 km Rolle) |
| Energie | 380V±10% 50Hz |
| Färbekapazität | etwa 90 km/h. |
| Maschinengewicht | 850 kg |

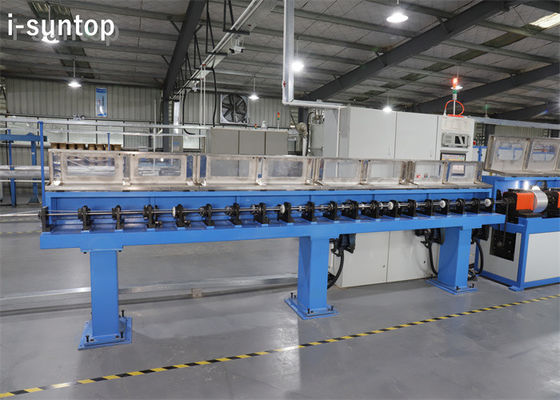

3. Spezifikation der Produktionslinie für lose Rohre:
| Extrudertyp | 50×25 Extruder |
| Extrusionsmaterial | PBT |
| Struktur Geschwindigkeit | Max. 800 m/min |
| Produktionsgeschwindigkeit | (1,8 mm PBT-Bündelader) |
| Anzahl der Glasfaser-Abwickelspulen | 12 |
| Spezifikation von LWL-Abwickelhaspeln | 25 km und 50 km Standard-Glasfaserspulen |
| Ablaufspannung von Glasfasern | 0,4N-1,5N |
| Aufwickelspulen Spezifikation | PN630-Rolle und PN800-Rolle |
| übermäßiger Verlust nach der Extrusion | ≤ 0,02 dB / km (SM-Faser bei 1310 nm, 1550 nm) |
| Mittenhöhe der Maschine | 1000 mm vom Hintergrund entfernt |
4.Spezifikation der SZ-Verseilmaschine:
| Struktur Geschwindigkeit | Max. 100 m/min |
| Anzahl Bündeladerabwickler | 12 |
| Spezifikation von Bündeladerabwicklern | PN630-800mm |
| SZ Verwindungssteigung | 50mm-800mm |
| SZ Umkehrwinkel | Maximal: 1800 U/min |
| Die maximale Geschwindigkeit von Prägeköpfen | Maximal: 4000 U/min |
| Prägeabstand | 20mm-500mm |
| Zusätzlicher Verlust | ≤ 0,02 dB / km (SM-Faser) |
| Anforderungen an die Stromversorgung | 68 kVA, AC 380 V ± 10 %, 50 Hz, dreiphasig, fünfadrig |
| Stromverbrauch | etwa 40 KW/h |
| Kapazität | 4~6 km/h |
5. Spezifikation der Kabelmantellinie:
Durchmesser der Kabelseele | 5-25mm |
Durchmesser Bündelader | 1,5-3mm |
Durchmesser des Kabels | 5-35mm |
Dicke der Kabelwand | 1,0-3,0 mm |
Geschwindigkeit der Linienstruktur | 100m/Min |
Geschwindigkeit der Linienproduktion | 80 m/min (Kabeldurchmesser: 10 mm) |
Zusätzliche Dämpfung | 0,02 dB/km (1310 und 1550) |
Extruderausgang | Max. 280 kg/h |
