Pneumatische Umhüllungsmaschine 150m/Min Caterpillar Traction Device Cable
Produktdetails:
| Herkunftsort: | China |
| Markenname: | I-suntop |
| Zertifizierung: | SGS |
| Modellnummer: | I-500/800/1250 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1set |
|---|---|
| Preis: | By negotiation |
| Verpackung Informationen: | Plastik-film+wooden-Kasten |
| Lieferzeit: | Min.30working-Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | Bis unterschiedliche Maschine |
|
Detailinformationen |
|||
| Anwendung: | Für das Ziehen des Kabels | Service: | 12-monatige Garantie |
|---|---|---|---|
| Spannung: | 3-phasiges 5wire 380V 50HZ | Leistungsstärke: | 3-55kw |
| Zugkraft: | 200~15000kg | Geschwindigkeit: | 20-150m/Min |
| Hervorheben: | Pneumatische Kabelummantelungsmaschine,Pneumatisches Caterpillar-Zugkraft-Gerät,150m/Min Caterpillar Traction Device |
||
Produkt-Beschreibung
Pneumatisches Caterpillar-Zugkraft-Gerät für Faser-Optikkabelummantelungs-Linie im Freien
i-suntop Lichtwellenleitermaschine 20220228.pdf

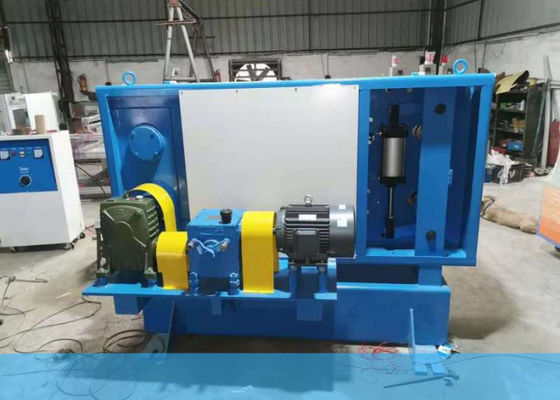

1. Struktur des Caterpillar-Zugkraftgerätes für Faser-Optikkabelummantelungs-Linie im Freien:
-
Diese Maschine wird benutzt in der Stromversorgungskabelfabrik und in der Lichtleiterkabelfabrik damit Verdrängung, Flaggeninstallation, die Kabelformung und andere Fertigungsstraßen verschiedene Kabel ziehen. Sie nimmt flache Gurtzugkraftform und das pneumatische Festklemmen an.
-
Die Struktur ist angemessen und es ist ein neuer Typ ideales Zugkraftgerät. Die Netzspannung kann DC-Motor oder variable Frequenzgeschwindigkeitsregelung wählen.
2. Spezifikation des Caterpillar-Zugkraftgerätes für Faser-Optikkabelummantelungs-Linie im Freien:
-
Der ganze Rahmen wird von der hochwertigen Stahlplatte gemacht, nachdem man verbogen hat und verstärkt hat, und der Auftritt ist neu.
-
Die Ausrüstung nimmt das Motorgetriebegetriebe, ein Untersetzungsgetriebe und eine Festplattenlaufwerkstruktur des oberen und untereren Stirnradgetriebes, des Raupenrades, des stabilen Getriebes, der großen Tragfähigkeit und der bequemen Wartung an.
-
Die ganze Reihe hat mehr als zehn Spezifikationen von 200kg-15000kg, und es gibt zwei Arten vorgeschriebene Strukturen der Geschwindigkeit Motor von DC-Z4 oder von Variabelfrequenzmotor, damit Benutzer wählen.
-
Mit elektronischem Meter kann es Leitungsgeschwindigkeit und Meterlänge in der Zeit anzeigen.
-
Es wird mit einer Grundwellengetriebestruktur ausgerüstet, damit Benutzer im Kabel, in der Rüstung, in Abschirmungsund wickelnden Fertigungsstraßen des kupfernen Bands verwenden.
-
Der Spannungstraktor nimmt magnetische Pulverspannungssteuerung an, die für die Zugkraft der Isolierung verwendet wird
-
und Hüllenverdrängungsfertigungsstraße. Die Spannung ist blitzschnell justierbar, verhindert die Abnutzung des Kabels in der Wanne nach der Verdrängung, und effektiv löst das Synchronisierungsproblem. Und der Effekt der ungleichen Spannung auf den Drahtdurchmesser.
-
Der kleine Traktor hat eine globale bewegliche Struktur des beweglichen oder oberen Rahmens, die bequem ist, damit Benutzer in den Systemprozessen verwenden und effektiv die wiederholte Nutzungsdauer der Bahn verbessern
3. Haupt-paramters des Caterpillar-Zugkraftgerätes für Faser-Optikkabelummantelungs-Linie im Freien:
|
Art |
Max. Zugkraftkraft (Kilogramm) |
Kabel durch den Außendurchmesser (Millimeter) |
Bahnkontaktlänge (Millimeter) |
Spurbreite |
Zahl des Zylinders (Paare) |
Zuggeschwindigkeit |
|
TQD 300 |
300 |
≤Ø 15 |
390 |
60 |
3 |
200 |
|

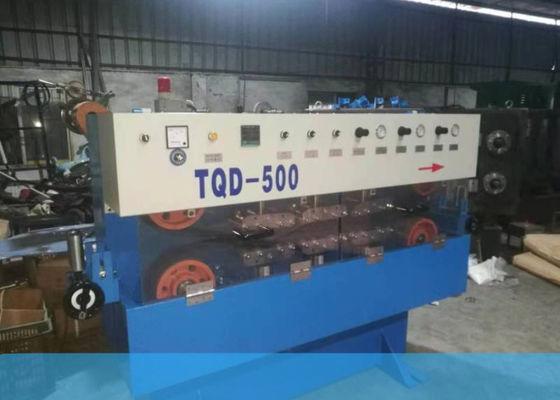

TQD 500 |
500 |
≤Ø 30 |
850 |
80 |
3 |
150 |
|

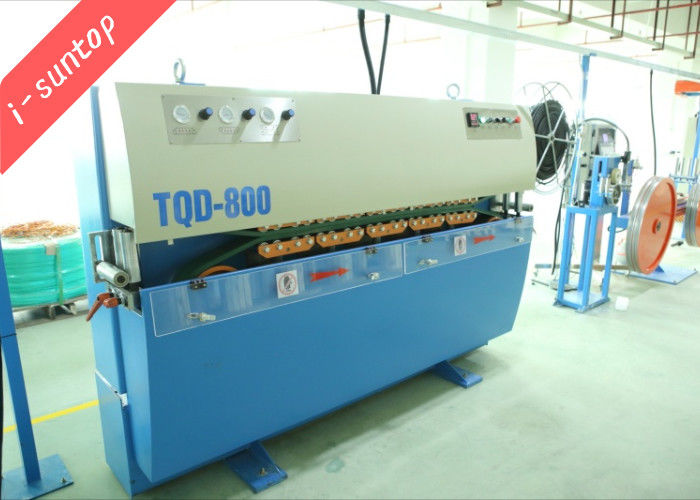

TQD 800 |
800 |
≤Ø 40 |
1150 |
80 |
4 |
120 |
|

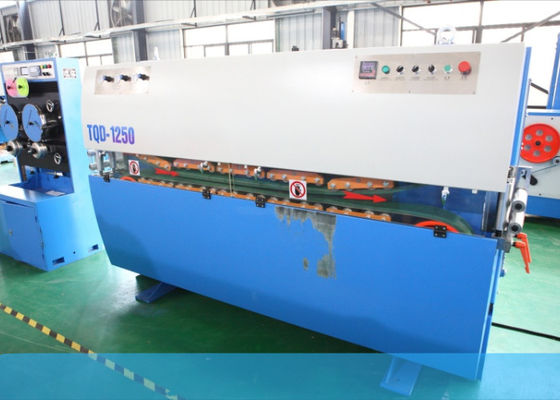

TQD 1250 |
1250 |
≤Ø 60 |
1600 |
120 |
5 |
100 |
|
TQD 1600 |
1600 |
≤Ø 80 |
1900 |
120 |
6 |
80 |
|
TQD 2000 |
2000 |
≤Ø 100 |
2300 |
120 |
7 |
80 |
|
TQD 2500 |
2500 |
≤Ø 120 |
2500 |
140 |
8 |
60 |
|
TQD 3200 |
3200 |
≤Ø 150 |
2800 |
140 |
9 |
60 |
|
TQD 4000 |
4000 |
≤Ø 180 |
3500 |
160 |
10 |
30 |
|
TQD 5000 |
5000 |
≤Ø 200 |
4000 |
180 |
11 |
30 |
