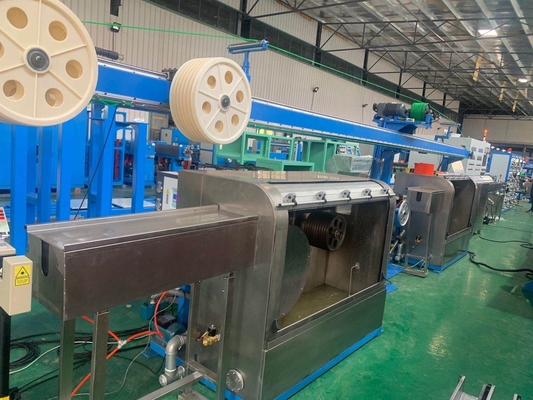

1.1-1.5mm Mikro-lose Rohr-Verdrängungs-Fertigungsstraße für geblasenes Kabel der Mikroluft
Produktdetails:
| Herkunftsort: | China |
| Markenname: | I-suntop |
| Zertifizierung: | SGS |
| Modellnummer: | I-40 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1set |
|---|---|
| Preis: | By negotiation |
| Verpackung Informationen: | Plastik-film+wooden-Kasten |
| Lieferzeit: | Min.50working-Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | Bis unterschiedliche Maschine |
|
Detailinformationen |
|||
| Verdrängungs-Material: | PBT, PP., PC | Leitungsgeschwindigkeit: | Max.600m/Minute |
|---|---|---|---|
| Nein von der Faser: | 12 | Anwendung: | Herstellung losen Rohrs PBT |
| Garantie: | 18-monatig | Spannung: | 70KVA 380V 50HZ Phase Wechselstroms 3 |
| PLC: | Siemens | ||
| Hervorheben: | Lose Rohr-Verdrängungs-MikroFertigungsstraße,1.5mm Rohr-Verdrängungs-Fertigungsstraße,Luft-geblasene Kabel-Verdrängungs-Fertigungsstraße |
||
Produkt-Beschreibung
1.1-1.5mm Mikro-lose Rohr-Verdrängungs-Fertigungsstraße für Mikroluft-geblasenes Kabel
i-suntop Lichtwellenleitermaschine 20220228.pdf
1.Description für 1.1-1.5mm lose Rohr-Verdrängungs-MikroFertigungsstraße für Mikroluft-geblasenes Kabel:
hauptsächlich passend für die Verdrängung des losen Rohrs, in dem Optikfaser der Kerne 2-12 und Füllerelement von 1.5-3.5mm enthalten werden.
2.Advantage für 1.1-1.5mm lose Rohr-Verdrängungs-MikroFertigungsstraße für Mikroluft-geblasenes Kabel:
A. Der Profit aus optischen Fasern ist das motorzed Profitgerät, ist die Spannung der Profitlinie stabil und zuverlässig, und die Spannung ist justierbar.
B. Der Extruder nimmt Spezial-Schraube an, die gute Verdrängungslinearitäten und hohe Verdrängungs-Leistungsfähigkeit hat.

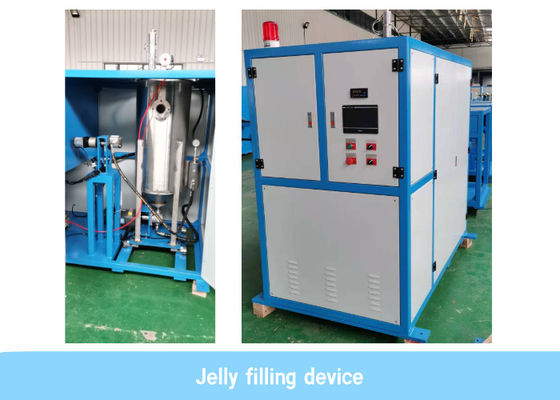

C-Geleefüllungsgerät hat den Berufsdeblaseneffekt, euipped mit Dosierpumpe der Präzision und einer Präzision, die Gerät wiegt, um fristgerechte Anreicherung der Salbe sicherzustellen.
D·Aufnahme ist doppelte Spulenautomatische geändert ohne Verlangsamung und hohe Produktions-Leistungsfähigkeit.
Computertechnologiekontrollsystem E. International industrielles mit hohem Maß Automatisierung, kann es mit MES-, ERP-Systemen, Realzeitspurhaltungsund Leitungsproduktion verbunden werden.
F. Die Hauptkontrollsysteme und die Komponenten sind internationale berühmte Marken, und die Fertigungsstraße hat hohe Stabilität und Zuverlässigkeit.
Parameter 3.Technical 1.1-1.5mm der losen Rohr-Verdrängungs-MikroFertigungsstraße für Mikroluft-geblasenes Kabel:
| NEIN. | Name | Parameter |
| 1 | Einsatzbereich | für Verdrängungsloses Rohr der Faser mit 2 – 12 Kernen |
| Material passend für PBT | ||
| 2 | Kern NEIN. | 2 – 12 Kerne |
| 3 | Faserprofitspannung | 0.4N~1.5N±0.05N |
| 4 | Lichtwellenleiterspule | Φ236×Ф160×108 Millimeter |
| Φ236×Ф160×236 Millimeter | ||
| 5 | Heißwasser Temp. | Raumtemperatur – 70 ° C ± 2 ° C |
| 6 | Aufnahmespannung | 2,5 – 8.0N |
| 7 | Strukturgeschwindigkeit | 800m/min |
| 8 | Produktionsgeschwindigkeit | 20 – 600m/min (Φ1.8mmPBT-Strahlrohr) |
| 9 | Längensteuerung | (‰ 0 – 3) ± 0,2 ‰ |
| 10 | Längenmeterfehler | <1> |
| 11 | Drahtspulenspezifikation | PN630mm PN800mm |
| 12 | Zusätzliche Verminderung | <0> |
| 13 | Einheitlichkeit des Außendurchmessers und der überschüssigen Länge | ≤ ±0.05, ±0.2 ‰ |
| 14 | Fertigungsstraßelänge | ≤ 35M |
| 15 | Ausrüstungsenergie | 70KVA 380V 50HZ Phase Wechselstroms 3 |
| 16 | Druckluft | 0,5 – 0.6MPa |
Konfiguration 4.Line für1.1-1.5mmloseRohr-Verdrängungs-MikroFertigungsstraßefürMikroluft-geblasenesKabel:
| Einzelteil | Der aller Name und die Spezifikation der Teile | Menge | Funktion als Referenz |

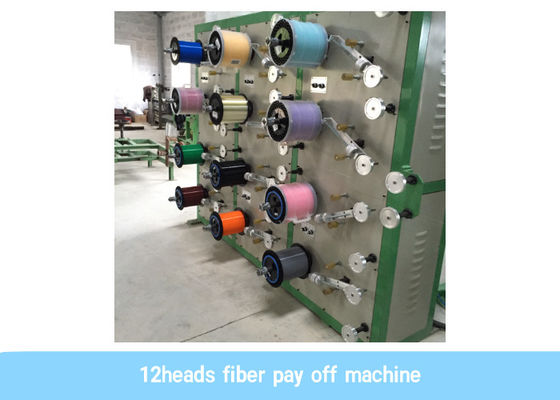

| 1 | motorisiertes Profitgestell mit 12 Köpfen aus optischen Fasern | 1 | Faser zahlen sich aus |
| 2 | Öl-Creme-Gerät mit Luftblaseentferner +vacuum-pumping | 1 | Ölfüllung |
| 3 |
40mm Extruder und Helfer (einschließlich Trocknen, Fütterungsmaschine, Mechanik und Farbemasterbatch Mischer) PBT-Schraube, justieren die Mechanik + das Vakuumgerät |
1 | Verdrängen Draht |
| 4 | Trockenere Maschine 50KG und automatischer Trichter | 1 | Materieller Trockner und saugen |
| 5 | Elektrischer Apparat PC+PLC (S7-300) | 1 | Systemsteuerung |
| 6 | 4m warmer Behälter des Temperatur-Wassers trough+water | 1 | Abkühlender Draht |
| 7 | Wasser-Sprühgerät Ф630mm-Einzelrads capstan+Warm | 1 | Ziehen des Drahtes |
| 8 |
Ф630mm-Einzelrad capstan+ Sprühgerät des kalten Wassers |
1 | Abkühlender Draht und Ziehen des Drahtes |
| 9 | Laser-Durchmessermessgerät | 1 | Durchmessertest |
| 10 | Nehmen Sie Spannungstänzer auf | 1 | Spannungssteuerung |
| 11 | φ800mm-Doppeltes - volles Selbst-nehmen der Spule herauf Maschine | 1 | Rollen- und Rückspulendraht |
