Zusammenfassung

In der Kabel- und Glasfaserherstellung hängt die Extrusionsqualität direkt mit der Leistung des Plastifizierungssystems zusammen.Erfahrene Extrusionsingenieure verstehen, dass vier zusätzliche Parameter einen erheblichen Einfluss auf die Schmelzgüte und die Produktionsstabilität haben:

• Längen-Durchmesser-Verhältnis (L/D-Verhältnis)
• Kompressionsverhältnis
• Rückendruck
• Schraubgeschwindigkeit

In diesem Fachpapier wird erläutert, wie sich diese Parameter auf den Weichmachprozess auswirken, und praktische technische Empfehlungen zur Optimierung der Extrusionsleistung gegeben.

1. Verständnis des Längen-Durchmesser-Verhältnisses (L/D-Verhältnis)

Das L/D-Verhältnis ist definiert als die effektive Arbeitslänge der Schraube geteilt durch ihren Durchmesser.

Warum das L/D-Verhältnis wichtig ist

Ein ordnungsgemäß ausgewähltes L/D-Verhältnis ermöglicht eine ausreichende Aufenthaltszeit für Material im Fass, so dass:

✔ Gleichmäßiges Schmelzen

✔ Verbesserte Temperaturkonsistenz

✔ Verbesserte Mischfähigkeit

✔ Höhere Extrusionsleistung

✔ Verbesserung der Produktqualität

Bei Kabelisolierung und Verkleidung ist eine ordnungsgemäße Plastifizierung von entscheidender Bedeutung, um eine stabile Wanddicke und eine hervorragende Oberflächenveredelung zu erzielen.

Vorteile höherer L/D-Verhältnisse

Eine längere Schraube ermöglicht:

• Verbesserte Fütterungsstabilität
• Bessere Homogenisierung der Schmelze
• Erhöhte Produktionskapazität
• Höhere Produktionseffizienz

Ingenieurtechnische Erwägungen

Die Erhöhung des L/D-Verhältnisses bringt auch Herausforderungen mit sich:

• Höhere Produktionskosten
• Erhöhte Schraubenbeugung
• Höhere Drehmomentanforderungen
• Anspruchsvollere Bearbeitungstoleranzen

Bei Extrusionsschrauben mit kleinem Durchmesser ist die mechanische Festigkeit immer während der Konstruktion zu überprüfen.

2Kompressionsverhältnis und Auswirkungen auf die Plastifizierung

Das Kompressionsverhältnis wird durch die Verringerung der Schraubkanaltiefe zwischen dem Zuführungsbereich und dem Messbereich bestimmt.

Hauptfunktionen

Der Komprimierungsabschnitt führt verschiedene kritische Aufgaben aus:

• Materialverdichtung
• Schmelzbeschleunigung
• Luftentfernung
• Erzeugung von Druck
• Homogenisierung der Schmelze

Vorteile einer angemessenen Kompressionsquote

Ein gut konzipiertes Kompressionsverhältnis kann Folgendes gewährleisten:

• Gleichmäßige Schmelze
• Stabiler Extrusionsdruck
• Verbesserte Produktkonsistenz
• Eine bessere Dispersion der Zusatzstoffe und des Farbmasters

Gefahren einer übermäßigen Kompression

Zu viel Kompression kann dazu führen:

• Materialzerstörung
• Übermäßige Scherheizung
• Erhöhter Stromverbrauch
• Schraubverschleiß

Das optimale Verdichtungsverhältnis sollte immer nach den Materialmerkmalen und Produktionsanforderungen ausgewählt werden.

3Rückdruck: ein kritischer Prozessparameter

Der Rückdruck entsteht, wenn das geschmolzenes Polymer beim Durchströmen des Extrusionssystems auf Widerstand trifft.

Vorteile des kontrollierten Rückendrucks

Der richtige Rückendruck trägt dazu bei:

• Höhere Schmelzdichte
• Bessere Temperaturverteilung
• Verbesserte Mischleistung
• Verringerte Produktmängel
• Stabilere Extrusion

Potenzielle Probleme

Übermäßiger Rückendruck kann folgende Folgen haben:

• Abbau von Polymeren
• Überhitzung
• Erhöhter Energieverbrauch
• Instabile Produktionsbedingungen

Für eine effiziente Extrusion ist eine ausgewogene Gegendruckstellung unerlässlich.

4Schraubgeschwindigkeit und Produktionsleistung

Die Schraubgeschwindigkeit beeinflusst direkt:

• Schergeschwindigkeit
• Aufenthaltszeit
• Schmelztemperatur
• Produktionsleistung

Vorteile höherer Schraubgeschwindigkeit

Bei richtiger Steuerung kann eine höhere Schraubdrehzahl

• Steigerung der Produktion
• Verbesserung der Produktionseffizienz
• Verbesserung der Mischleistung
• Verbesserung der Additivdispersion

Gefahren einer übermäßigen Schraubgeschwindigkeit

Der Betrieb außerhalb des optimalen Geschwindigkeitsbereichs kann Folgendes verursachen:

• Übermäßige Scherwärme
• Materialzerstörung
• Unbeständigkeit der Schmelze
• Verringerte Produktqualität

Die ideale Schraubgeschwindigkeit sollte durch Prozessoptimierung und Materialprüfung bestimmt werden.

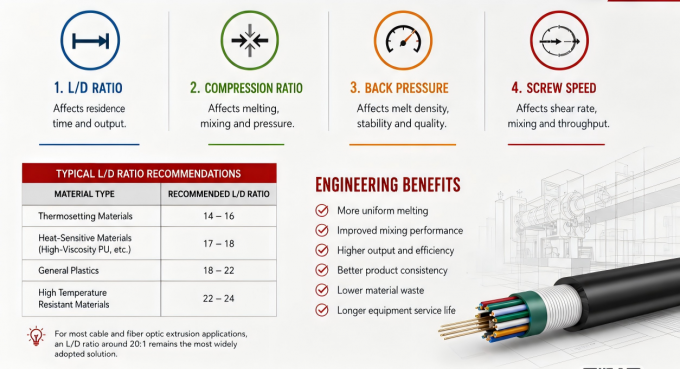

Typische L/D-Verhältnisempfehlungen

Für die meisten Kabel- und Glasfaser-Extrusionsanwendungen bleibt ein L/D-Verhältnis von etwa 20:1 die am weitesten verbreitete Lösung.

Wirecan Engineering Perspektive

Bei Dongguan Wirecan Technology Co., Ltd. ist das Extrusionsschraubendesign eine der Kerntechnologien für die stabile Kabel- und Glasfaserproduktion.

Unser Ingenieursteam entwickelt und optimiert kontinuierlich:

• Ausdrückungsleitungen für Glasfaserkabel
• FTTH-Dropkabel-Produktionslinien
• Lose Schlauch-Extrusionslinien
• Ausrüstung zur Herstellung von LAN-Kabeln
• Stromkabel-Extrusionssysteme
• Anpassungsgeschneiderte Extrusionsschrauben

Durch die Kombination praktischer Produktionserfahrung mit fortschrittlichen Schraubendesignprinzipien hilft Wirecan Kunden, Folgendes zu erreichen:

✓ Höhere Produktion

✓ bessere Konsistenz des Produkts

✓ Weniger Materialverschwendung

✓ Verbesserung der Produktionseffizienz

✓ längere Lebensdauer der Ausrüstung
